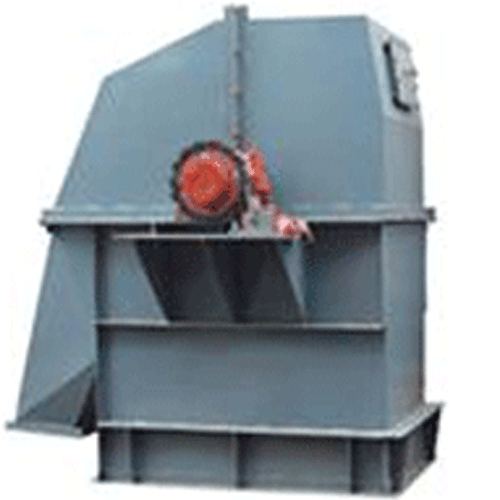

NE型板链斗式提升机是应用最广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。NE型板链斗式提升机是由国外引进先进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE型板链斗式提升机主要结构
NE型板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链
。 驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。 中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
NE系列板链斗式提升机工作原理:
NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。NE系列板链斗式提升机主要结构:NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。下部装置---安装有自动张紧装置。
NE系列板链斗式提升机技术参数表:
| 型号 | 提升量(平方米/小时) | 物料最大块度 | ||||
| 占百分比 % | ||||||
| 10 | 25 | 50 | 75 | 100 | ||
| NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
NE系列板链斗式提升机主要部件特点:
1.提升范围广。这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度250度的高温物料。
2.输送能力大。提升量可达15-800立方米/小时。
3.能耗低。这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%。
4.使用寿命长。这类提升机采用流入式喂料，物料之间很少发生挤压和碰撞现象，在喂料，提升和卸料中不会撒落，这就防止了磨粒磨损。输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。实际使用表明：输送链的使用寿命超过5年。
5.提升高度高。这类提升机链速低，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度。
6.密封性好，环境污染少。
7.运行可靠。先进的设计原理，保证了整机运行的可靠性。
8.操作方便。维修少，易损件少。
9.机械尺寸小。与同等提升量的其她各类提升机比较，这类提升机的机械尺寸较小。
10.结构 精度高，外观漂亮。
11.使用成本低。
NE型板链斗式提升机主要特点
1、密封性好，环金污染少。
2、操作、维修方便、易损件少。
3、使用成本低，由于节能和维修少，使用成本极低。
4、运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
5、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7、输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
8、操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
