螺旋给煤机

螺旋给煤机概述

螺旋给煤机是一种螺旋式连续输送,松散、颗粒状、粉状等物料输送设备,用于循环流化床锅炉输煤装置能控制锅炉燃煤量,保持燃烧的稳定工况并有利于锅炉环保工作,具有结构简单、重量轻、纵方便、操作自动化等特点,是流化床锅炉必备的理想设备.


设备工作原理、机构及技术参数
1、该设备以电动机为动力通过电磁调速、变频、减速调速所需转速。带动螺旋杆转动,螺旋杆上装有螺旋形的叶片,燃料由落煤管落入绞笼内,通过螺旋杆转动将燃料送入炉膛.
2、该设备由电动机、减速机、联轴器、轴承体、壳体、螺旋输送轴、尾部、底座等部件构成。
3、GX螺旋给煤机为系列产品。从GX150到GX500等各种规格。其最大出力从0.1T/H至40T/H,用户可按所需任意选择。进出口的长度可由用户自定。
4、电机的选择,YCT型电磁调速系列电机控制系统可用手动、电动和直接接入DCS接口,是一种既经济又安全可靠的系统。YVP变频电机三相异步器由电机配变频口,通过变频满足其最佳的运转和输送能力。(详见电机及变频器使用说明书)
5、减速机:JZQ系列,该机在运行前应加注稀释润滑并定期更换,加油遵照减速机使用说明书。
6、轴承体内应定期加注黄油。

常用螺旋给煤机主要技术参数


螺旋管直径(mm) 150 200 250 300 400
煤粉类 最大转速(r/min) 112 100 900 80 70
最大输送量(m3/h) 8 14 24 34 64
水泥类 最大转速(r/min) 90 75 75 60 60
最大输送量(m3/h) 3.5 6.7 13.3 8.3 43.5


安装运行注意事项
1、该机分段包装运输,现场组装,组装时注意设备地基平面度。其减速机与螺旋机的不同轴度应控制在0.15mm内。
2、整机应与地基架固定一体,防止运行时产生振动。
3、减速机联轴器与螺旋轴联轴器二平面应留有一定的间隙。防止联轴器二平面相碰撞。毁坏联轴器和影响运转。
4、螺旋轴的转向一定要按箭头方向限速运转。加料后严禁反转。
5、安装完毕后初次使用时须进行空转。检查各部分正常后方能打开拆板阀投料使用。启动时的转速不能过快或过慢。过快的运送可能会将落煤管堵塞。一旦发现落煤管堵塞应迅速关机,疏通后才能重新启动使用。
6、初次使用时打开该机壳体尾部的盖板,观察其落煤状况是否良好,待锅炉正常使用后封盖。
7、停机时应关闭拆板阀。排清壳体内存煤,防止煤料在壳体内结盖,从而影响再次启动使用。

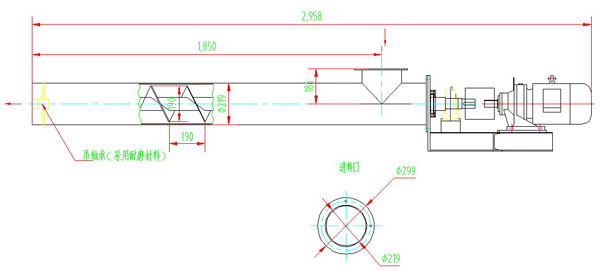

螺旋给煤机机构参考图

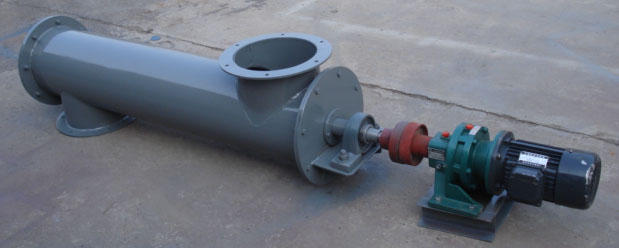

螺旋给煤机


易损件
1、联轴器:可自制或向制造厂购买。
2、轴承:可自购或向制造厂购买。
3、叶轴:在使用一段时间后应即向制造厂订购设备,以利充分保证锅炉给煤正常。

螺旋给煤机机技术参数表:

,
LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.11.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

用户需知
1、给煤的含水量在大于13-15%以上,应经常打开给煤机盖。(一周内)检查煤是否在箱体底积层,造成叶轴向上顶。一旦发现就应迅速用钢钎轻轻将梅凿松,以免损坏给煤机零件。
2、给煤机不会堵塞,使用时应注意落煤口上方的堵塞和锅炉进煤管的堵塞,前者使给煤机无煤空转。后者会使给煤机造成叶轴或是联轴器的严重损坏。
3、一旦发现给煤机电流突然明显增大,应迅速关机!说明锅炉进煤管已堵塞。应及时去现场清除尾部的积煤,疏通管道后法能继续使用。
