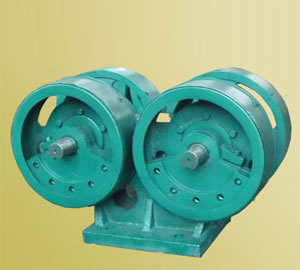

激振器
激振器

一、用途
该系列激振器用外接的两台异步电动机为动力,依靠两组偏心块反向自同步运转产生正眩规律变化的直线力使振动机械产生直线振动。该振动器具有功率小、能耗底、激振力大、结构紧凑、润滑和密封性能良好、安装维护方便有情特点,可广泛应用于各种振动机械。
该激振器可根据振动机械的激振力的需要使用一台或两台。
二、结构说明
该激振器由机壳、轴和偏心块三大零部件组成。
激振器具有以下特点:
1、利用同步原理使振动机械产生直线振动;
2、电动机安装在振动机械侧面的固定机座上,电动机不参振,用万向连接轴将电动机与振动器相连接。
3、偏心块调整拆卸方便。
4、轴承设计寿命在10000小时以上;
5、接触式和轴向迷宫式密封兼用,密封性能好;
6、机壳上方设置了注油孔,保证轴承润滑良好;
7、维护检修方便。
三、技术参数表

型号 激振力 安装尺寸(mm) 配用电机
A B C D E F G L M d H H2 型号 功率KW
JZ-50-6 50 120 340 400 356 / 210 380 590 490 49 304 235 40 Y132S-6 3×2
JZ-75-6 75 120 340 500 356 / 248 400 590 490 49 304 275 40 Y132M1-6 4×2
JZ-100-6 100 120 340 400 410 / 210 380 550 510 54 404 280 40 Y132M2-6 5.5×2
JZ-130-6 130 / 240 320 460 160 320 400 590 510 50 456 280 40 Y160L-6 7.5×2
JZ-160-6 160 / 240 320 460 160 320 400 590 510 50 456 290 45 Y160L-6 7.5×2
