振动给料机是利用振动原理进行给料的设备。它与旧式给料设备(如圆盘给料机、摆式给料机,板式给料机等)相比较,具有产量高,能耗少、尺寸小、结构简单、工作可靠、便于维护检修、易于实现自动控制等一系列优点,目前在采矿、冶金、机械制造、煤炭、化工、建材以及粮食、轻工等部门获得了广泛的应用。例如:从料仓排料,向带式输送机、斗式提升机给料,向破碎机、球磨机喂料,在包装机系统中做定量给料,在配料系统中做均匀连续配料用等。

振动给料机

惯性共振型振动给料机的构造及工作原理

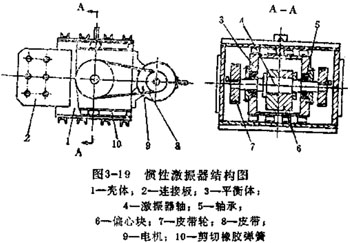

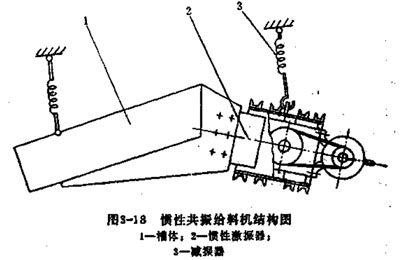

图3-18为惯性共振型振动给料机的结构图。惯性共振型振动给料机的隔振系统是由机体(包括槽体和激振器)和隔振弹簧组成的。工作频率远离隔振系统的固有频率,通常取频率比为4~10.其主振系统是一个双质体共振系统,频率比通常取为0.85~0.95.图3-19是惯性共振型振动给料机激振器的结构图。从图中可以看到质体m1包括槽体、连接板、激振器壳体等;质体m2包括激振器轴、偏心块、皮带轮、平衡体和电机等。电机启动后,便通过传动皮带驱动装有偏心块的轴旋转。偏心块旋转所产生的惯性力使槽作受迫振动,槽体的运动轨迹是一个椭圆。剪切橡胶弹簧的剪切刚度远小于其压缩刚度,设计时通常使主振系统在橡胶弹簧产生剪切变形的方向上接近共振,而在橡胶弹簧产生压缩变形的方向上远离共振,结果在橡胶弹簧剪切变形方向上的振幅远大于其压缩方向上的振幅,即椭圆轨迹的长轴远大于其短轴,所以槽体的运动轨迹可以近似地看作是一条直线。振动给料机振动给料机


由于电磁振动给料机,自同步振动给料机和惯性共振型振动给料机,激振力方向与槽体底平面都成某一角度,即振动方向角,所以物料便按抛物线轨迹连续向前运动,达到输送的目的
