直线振动筛简介及工作原理
直线振动筛在矿山工业中广泛应用，特别在选煤厂，常用于煤炭的脱泥，脱水、脱价和筛分作业。在建筑材料生产中，对设备安装高度要求低及移动式破碎筛分设备中，也采用直线振动筛。
直线振动筛的运动轨迹为直线，或者接近直线的扁椭圆。其筛面安装水平安装或倾斜安装布置。直线振动筛都有一定的抛射角。这个角度一般在30度~60度之间，在实际生产中最常用的抛射角为45度。物料的定向抛射使物料松散、透筛和向前输送。
直线振动筛使用的振动器，有箱式振动器、筒式振动器、块偏心式振动器和振动电动机等数种。不管使用何种振动器，其基本原理是一样的。

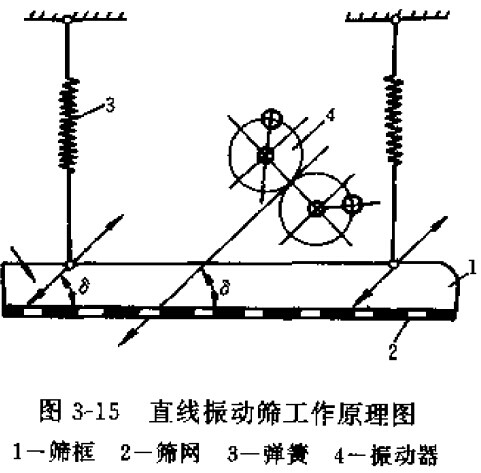

如图所示，振动器具有两个相对旋转而速度相等的偏心质量。偏心质量所产生的离心力，在振动方向上的分力相互叠加，而在垂直于振动方向上的分力，则相互抵消，从而形成直线运动的轨迹。在振动方向的合力通过振动筛筛箱重心时，运动轨迹为直线。在实际生产中，往往合力作用线不一定完全通过重心，有时会偏离一个小的距离。这时振动筛 除了作直线振动外，还附加一个摆动，合力成的运动轨迹为近似于直线的扁椭圆，但其工作性质并没有原则的改变。
两个信心质量，可以用一对齿轮传动来实现反相等速同步运行，这样的振动筛称为强迫同步的直线振动筛。但是，在两个偏心质量之间，也可以没有任何联系，依靠力学原理，实现同步运行，这样的振动筛称为无强迫联系的自同步直线振动筛。
直线振动筛，除了振动器外，还有筛箱、支承装置和传动装置等部件。直线振动筛可以吊式安装，也可以座式安装。我国直线振动筛，座式安装占大多数。
