用途
振动给料机可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。专为破碎筛分中粗破碎机前均匀输送大块物料设计。振动给料机采用双偏心轴激振器的结构特点，保证设备能承受大块物料下落的冲击，给料能力大。
1.承载构件
承载构件是指振动给料机直接承载物料的部件，它是振动给料机的重要组成部分。根据承载构件尺寸的大小和被输送物料的性质，一般用2~10毫米厚的炭钢、低合金结构钢或不锈钢钢板焊成。
1.承载构件的型式

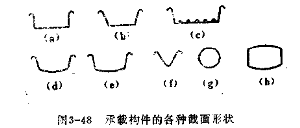

振动给料机的承载构件，根据具体使用要求通常设计成槽式和管式两种。管式一般为密封的；槽式多是敞开的，也可以做成密封的。承载构件的各种截面形状如图所示。
槽体的截面根据使用需要可以采用矩形的、梯形的和三角形的，槽底有平底和弧形底两种；管体的截面通常有矩形的与圆形的两种。
因为振动给料机的承载构件（槽体或管体）直接参与振动，它的质量（或者说重量）的大小直接影响到所需的激振力和消耗功率的大小。承载构件愈重则功率消耗越大，因此希望承载构件重量轻。但由于槽体或管体参与振动，并始终处在较高频率的振动状态下，为了避免槽体产生共振时振幅增大而造成构件的疲劳断裂，又要求槽体或管体有较高的刚度。一般敞开式槽体内物料充填系数较大，但刚度较小；密封式槽体内物料充填系数小，而刚度较大。为了减小承载构件的质量并增加它刚度，通常在槽体外面焊接加强筋板，以增加截面的惯性矩。
2.承载构件的刚度
为了使承载构件在振动条件下经久耐用，在槽体或管体设计时仅仅考虑强度是不够的，还应保证构件有足够的刚度。
振动给料机槽体质心的计算
为了使激振力能够准确地通过槽的质心，使力臂为零，以防止机体产生摇摆振动，这就牵涉到槽体质心的位置计算。应该指出，槽内带有物料时的机体质心也就是指负载后的槽体质心与空载的槽体质心是不重合的，在设计时，要求激振力作用线必须通过负载时槽体的质心.
减振动器

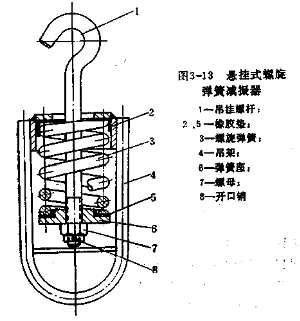

减振器的类型及结构
振动给料机所采用的减振器，主要是螺旋弹簧和橡胶弹簧的减振器，根据给料机的安装方式不同，减振器的结构型式也不同。
